实训2:配置通过Telnet登录系统(拓展)
一、理解Telnet登录系统:
Telnet协议是TCP/IP协议族中的一员,是Internet远程登录服务的标准协议和主要方式。它为用户提供了在本地计算机上完成远程主机工作的能力。在终端使用者的电脑上使用telnet程序,用它连接到服务器。终端使用者可以在telnet程序中输入命令,这些命令会在服务器上运行,就像直接在服务器的控制台上输入一样。可以在本地就能控制服务器。要开始一个telnet会话,必须输入用户名和密码来登录服务器。Telnet是常用的远程控制Web服务器的方法。
- Telnet是基于 (TCP/UDP)协议的一款远程登录应用。

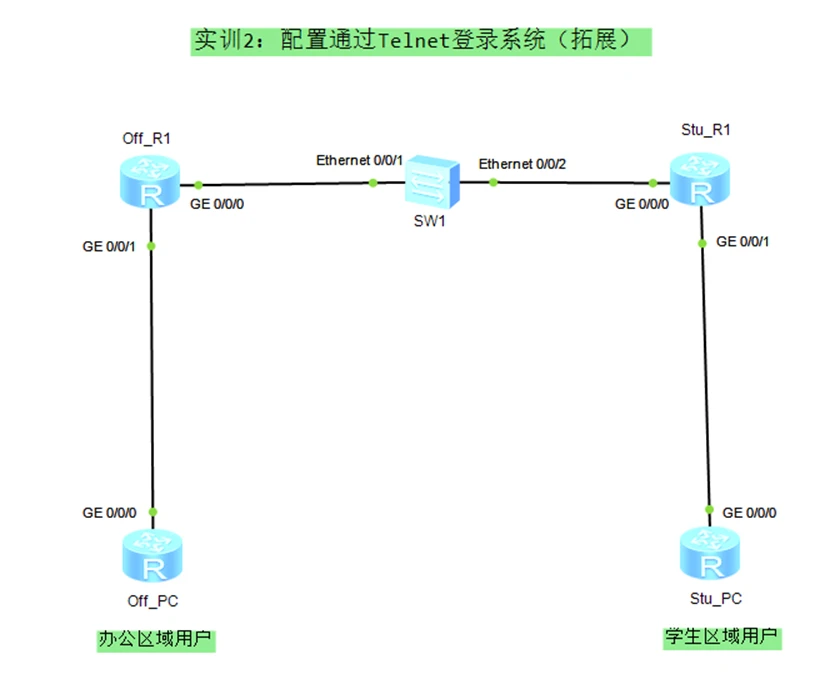

实训拓扑:
实训编址:
| 设备 |
接口 |
IP地址 |
子网掩码 |
默认网关 |
| Off_R1(AR2220) |
G0/0/0 |
10.0.2.10 |
255.255.255.0 |
N/A |
| G0/0/1 |
10.0.1.254 |
255.255.255.0 |
N/A |
| Stu_R1(AR2220) |
G0/0/0 |
10.0.2.20 |
255.255.255.0 |
N/A |
| G0/0/1 |
10.0.3.254 |
255.255.255.0 |
N/A |
| Off_PC(AR2220) |
G0/0/0 |
10.0.1.1 |
255.255.255.0 |
N/A |
| Stu_PC(AR2220) |
G0/0/0 |
10.0.3.1 |
255.255.255.0 |
N/A |
实验内容要求:1、Off_PC和Off_R1能互相ping 通;
2、Stu_PC和Stu_R1能互相ping 通;
3、Off_R1配置密码模式Telnet应用;Off_PC能通过密码远程登录Off_R1;
4、Stu_R1配置aaa模式Telnet应用;Stu_PC能通过用户名和密码远程登录Stu_R1,并管理Stu_R1。
三、实训步骤
1、参考以上拓扑图和IP地址编址表,做基础配置。(配置包括所有设备的命名、IP地址和子网掩码的配置)。
参考命令:<Huawei>sys //进入系统视图
[Huawei]undo in en //关掉设备的消息日志
[Huawei]sys <设备名> //配置设备的名字
[Off_R1]int <接口编号> //进入设备接口视图
[Off_R1-GigabitEthernet0/0/0]ip add <IP地址> <子网掩码> //配置接口的IP地址和掩码
//检查设备当前IP配置情况:dis ip int bri
基础配置完成后,测试直连链路连通性,设备Off_PC ping 设备Off_R1;设备Stu_PC ping 设备Stu_R1;[截图保存,截一张即可]
Off_PC ping Off_R1:
- 在Off_R1上配置Telnet验证方式为密码验证方式,密码为xxjs@yyy2024,并设置用户级别为1。
参考命令:[Off_R1]user-interface vty <id id> //认证。进入到vty用户界面,默认为0 4
[Off_R1-ui-vty0-4]authentication-mode password //密码认证模式
Please configure the login password (maximum length 16): //在:后输入密码
[Off_R1-ui-vty0-4]user privilege level <等级> //设置用户级别
Off_R1配置完成后,Off_PC使用Telnet连接Off_R1(密码模式,用密码登录连接)
[截图保存]
<Off_PC> telnet <IP地址>:
- 在Stu_R1上配置Telnet验证方式为aaa验证方式,并配置本地用户名yyy和密文密码yang,并且将该用户的用户级别修改为5 (管理级)。
参考命令:
认证:[Stu_R1]user-interface vty <id id> //认证。进入到vty用户界面,默认为0 4
[Off_R1-ui-vty0-4]authentication-mode aaa //认证模式为aaa
配置:
[Off_R1-ui-vty0-4]aaa //进入aaa视图
[Off_R1-aaa]local-user <用户名> pass cipher <密码> privi level <等级> //配置用户账号密码和权限等级。
[Off_R1-aaa]local-us <用户名> service-type telnet //配置该用户的接入类型为telnet。
Stu_R1配置完成后,Stu_PC使用Telnet连接Stu_R1(aaa模式,用用户名和密码登录连接)
[截图保存]
<Stu_PC> telnet <IP地址>:
//所有设备都要save,在用户视图下
四、实验结果
建立文件夹,命名为:学号(后两位)-姓名-实训2拓展,
其中包含命名好的本实训指导书以及.ans文件(文件命名:学号(后两位)-姓名)。提交文件夹。
